之前在pc家買了一台grd3,後來用沒多久才發現有一顆塵點.....
其實本來打算等快過保時,再來送原廠好了,想說也很少開f9,拍藍天不會很明顯的塵點
但是......這幾天放假在家,手又癢了起來.....於是......找了之前acsu3676大大分享的拆grd2
就把GRD3拆了,其實拆出來的東西,大同小異,以下就開始拆吧!
工具:
1.美工刀一把
2.一字螺絲起子一把[比拆眼鏡用的還小比較好用]
3.十字螺絲起子一把[大小跟拆眼鏡用差不多即可]
4.LED手電筒
5.平靜的心

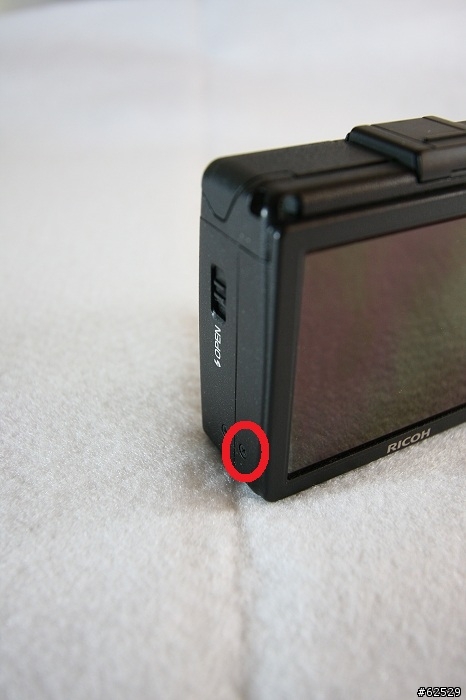

1.外殼螺絲
2.外殼螺絲
蒙皮下有一顆
3.外殼螺絲
4.外殼螺絲
外觀拆完後,接下來先拆熱靴座的
1.前方勾住的地方要先翹起來,再把鐵片往後退,要小心,漆容易刮傷
2.退完鐵片後的熱靴座
3.把熱靴上的四顆螺絲拆了之後,熱靴就可以卸下來了
接下來,請裝上電池,讓鏡筒伸出後,再把電池直接取出,讓鏡身維持伸出狀態,等下好清潔
再來,請將閃燈開起,上半部就可以提高一點,然後LCD那面殼就可以拉開[請參照grd2拆解]
1.LCD那側的殼拉出後,要注意這條排線,別扯斷了
那條排線是背板控制用的!
[裝回時要注意,沒裝好LCD不會顯示喔,如果LCD不會顯示,就小心再裝一次唄~]
2.接下來你會有大約兩公分左右的空間,把LCD與機身上的排線拆除
[還是要提醒一下小條的排線,請不要扯到了!]
拆開後..
3.
接下來紅圈處會有一顆螺絲,固定鏡頭組的,先拆除
4.拆除後,隔離銅片掀開,可以看到連結鏡頭組的排線,也是一樣拆除
追加排線1,跟LCD排線一樣用夾的方式,要小心掀開
追加排線2,用扣住的方式,用小一字起慢慢翹起即可
5.接下來鏡頭組就可以拿下來了[鏡頭組外觀1]
6.[鏡頭組外觀2]
7.[鏡頭組外觀3]
追加鏡筒防塵部份外觀,還蠻密合的....
8.[鏡頭組外觀4]
9.接下來你會看到紅圈處,用黑色膠片黏住的地方[請小心拆,還要黏回去,請小心上方的排線]
GRD2有兩片,我怎麼看GRD3就只有一片
10.紅圈處就是今天講解的重點了,要小心擦拭
[建議多擦幾次,擦完再檢查,LPF週圍有類似黑色泡棉,會掉落,我懷疑是塵點是因為那黑泡棉所產生]
11.拆下來的螺絲,熱靴座,電池蓋
清完就把黑色膠片封回去,倒著順序組回,外蓋螺絲先鎖1-2顆即可試拍
1.第一次清,清完原來的塵點不見了,跑出另一個塵點.....
2.第二次清潔後,乾乾淨淨
3.ya~
4.讚喔~ccc....
後記: 不知道grd3為什麼LPF週圍要用類似黑色泡棉的東東,
在擦示的時候,很容易跟著棉花棒出來,我個人是覺得塵點有可能是那個造成的
鏡筒的防塵處理,我覺得還ok,就算是跟著鏡筒伸縮進入鏡頭組,也不容易跑到
LPF上,鏡頭組那麼大一顆,其實LPF很小一塊,而且前面還有一片鏡片在擋著[拍不出來....]
第一次拆開到組回大概花了一個半小時.....第二次拆開到組回就比較快了,大概30分鐘就完工了
為什麼要拆第二次,因為第一次沒清乾淨,試拍後才發現,又有新塵點.........
最後...第一寫那麼長的文,寫的很亂,大家就加減看吧,少圖的地方請參考acsu3676大大的
grd2拆解教學
2010.03.30 補強防塵部份
工具:
1.不織布口罩
2.雙面膠
3.黑色簽字筆[粗]
施工位置
裁切寬度大概3mm-4mm,先把不織布口罩剪一片下來後[有三層,用一層即可]
再來,貼附雙面膠,再貼到施工位置,那一個環的內面,最後再用黑筆塗黑即可
上述東西,也可用0.05mm~0.1mm左右厚度的東西替代,主要是鏡筒和機殼圓框[鏡筒伸出機殼部份]
間隙的補強而以,不建議弄太密,免得鏡筒伸出時會受到阻礙~
給大家參考囉~
其實本來打算等快過保時,再來送原廠好了,想說也很少開f9,拍藍天不會很明顯的塵點
但是......這幾天放假在家,手又癢了起來.....於是......找了之前acsu3676大大分享的拆grd2
就把GRD3拆了,其實拆出來的東西,大同小異,以下就開始拆吧!
工具:
1.美工刀一把
2.一字螺絲起子一把[比拆眼鏡用的還小比較好用]
3.十字螺絲起子一把[大小跟拆眼鏡用差不多即可]
4.LED手電筒
5.平靜的心
1.外殼螺絲
2.外殼螺絲
蒙皮下有一顆
3.外殼螺絲
4.外殼螺絲
外觀拆完後,接下來先拆熱靴座的
1.前方勾住的地方要先翹起來,再把鐵片往後退,要小心,漆容易刮傷
2.退完鐵片後的熱靴座
3.把熱靴上的四顆螺絲拆了之後,熱靴就可以卸下來了
接下來,請裝上電池,讓鏡筒伸出後,再把電池直接取出,讓鏡身維持伸出狀態,等下好清潔
再來,請將閃燈開起,上半部就可以提高一點,然後LCD那面殼就可以拉開[請參照grd2拆解]
1.LCD那側的殼拉出後,要注意這條排線,別扯斷了
那條排線是背板控制用的!
[裝回時要注意,沒裝好LCD不會顯示喔,如果LCD不會顯示,就小心再裝一次唄~]
2.接下來你會有大約兩公分左右的空間,把LCD與機身上的排線拆除
[還是要提醒一下小條的排線,請不要扯到了!]
拆開後..
3.
接下來紅圈處會有一顆螺絲,固定鏡頭組的,先拆除
4.拆除後,隔離銅片掀開,可以看到連結鏡頭組的排線,也是一樣拆除
追加排線1,跟LCD排線一樣用夾的方式,要小心掀開
追加排線2,用扣住的方式,用小一字起慢慢翹起即可
5.接下來鏡頭組就可以拿下來了[鏡頭組外觀1]
6.[鏡頭組外觀2]
7.[鏡頭組外觀3]
追加鏡筒防塵部份外觀,還蠻密合的....
8.[鏡頭組外觀4]
9.接下來你會看到紅圈處,用黑色膠片黏住的地方[請小心拆,還要黏回去,請小心上方的排線]
GRD2有兩片,我怎麼看GRD3就只有一片
10.紅圈處就是今天講解的重點了,要小心擦拭
[建議多擦幾次,擦完再檢查,LPF週圍有類似黑色泡棉,會掉落,我懷疑是塵點是因為那黑泡棉所產生]
11.拆下來的螺絲,熱靴座,電池蓋
清完就把黑色膠片封回去,倒著順序組回,外蓋螺絲先鎖1-2顆即可試拍
1.第一次清,清完原來的塵點不見了,跑出另一個塵點.....
2.第二次清潔後,乾乾淨淨
3.ya~
4.讚喔~ccc....
後記: 不知道grd3為什麼LPF週圍要用類似黑色泡棉的東東,
在擦示的時候,很容易跟著棉花棒出來,我個人是覺得塵點有可能是那個造成的
鏡筒的防塵處理,我覺得還ok,就算是跟著鏡筒伸縮進入鏡頭組,也不容易跑到
LPF上,鏡頭組那麼大一顆,其實LPF很小一塊,而且前面還有一片鏡片在擋著[拍不出來....
]第一次拆開到組回大概花了一個半小時.....第二次拆開到組回就比較快了,大概30分鐘就完工了
為什麼要拆第二次,因為第一次沒清乾淨,試拍後才發現,又有新塵點.........
最後...第一寫那麼長的文,寫的很亂,大家就加減看吧,少圖的地方請參考acsu3676大大的
grd2拆解教學
2010.03.30 補強防塵部份
工具:
1.不織布口罩
2.雙面膠
3.黑色簽字筆[粗]
施工位置
裁切寬度大概3mm-4mm,先把不織布口罩剪一片下來後[有三層,用一層即可]
再來,貼附雙面膠,再貼到施工位置,那一個環的內面,最後再用黑筆塗黑即可
上述東西,也可用0.05mm~0.1mm左右厚度的東西替代,主要是鏡筒和機殼圓框[鏡筒伸出機殼部份]
間隙的補強而以,不建議弄太密,免得鏡筒伸出時會受到阻礙~
給大家參考囉~
